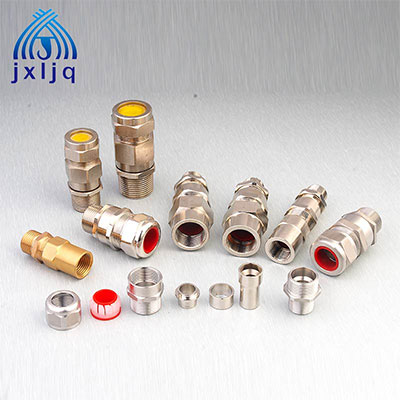

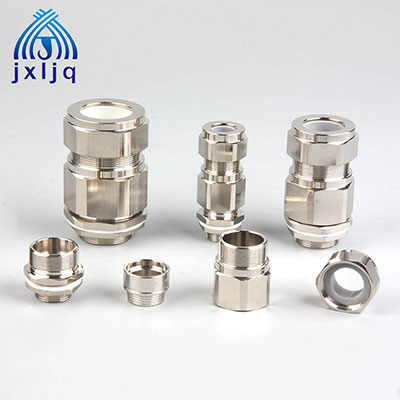

Поставщик кабельных вводов CW
Описание продукта
Тип: CW (одинарный сальник)
Материал: латунь с никелированным покрытием или без него.
Стандарт: BS6121
Степень защиты: IP66 и IP67
Температура: -20°С-+80°С
Варианты резьбы: метрическая, NPT, BSP и PG.
Применение: Для использования внутри и снаружи помещений со всеми типами кабелей SWA.
Аксессуары: доступны соответствующие аксессуары, такие как кожухи из ПВХ, контргайки и метка заземления.
Функция: сальники типа CW обеспечивают уплотнение внешней оболочки и специальный армированный зажим для армированного кабеля. Броневой зажим обеспечивает электрическое соединение армированного кабеля и сальника.
Кабельный ввод CW – бронированный, метрическая резьба NPT
| Код | Входная тема | Диаметр кабеля | Длина резьбы L (мм) | Размер входного отверстия (мм) | Броня | Коса | Размеры шестигранника «H» | Длина «L» (мм) | |||
| Метрика | ДНЯО | Метрика | ДНЯО | Метрика | ДНЯО | ||||||
| Внешний А | Размер | Размер | |||||||||
| JX-CW-16A | М16/М20 | 1/2 дюйма | 43325 | 15 | 15 | 17/21 | 22 | 0,9/1,25 | 0,05/0,8 | Х25*27 | 59 |
| JX-CW-16B | М16/М20 | 1/2 дюйма | 12-15,1 | 15 | 15 | 17/21 | 22 | 0,9/1,25 | 0,05/0,8 | Х25*27 | 59 |
| JX-CW-20A | М20 | 1/2"/3/4" | 13-17,5 | 15 | 15/16 | 21 | 22/27 | 0,9/1,25 | 0,05/0,8 | Н31*34 | 65 |
| JX-CW-20B | М20 | 1/2"/3/4" | 16-19,5 | 15 | 15/16 | 21 | 22/27 | 0,9/1,25 | 0,05/0,8 | Н31*34 | 65 |
| JX-CW-25A | М25 | 3/4"/1" | 17.5-22 | 15 | 16/18 | 26 | 27/34 | 1,25/1,6 | 0,05/0,8 | Н36*39 | 70 |
| JX-CW-25B | М25 | 3/4"/1" | 21-26 | 15 | 16/18 | 26 | 27/34 | 1,25/1,6 | 0,05/0,8 | Н36*39 | 70 |
| JX-CW-32A | М32 | 1"/1,1/4" | 22-28 | 15 | 18/19 | 33 | 34/43 | 1,6/2,0 | 0,05/1,2 | Х45*49 | 74 |
| JX-CW-32B | М32 | 1"/1,1/4" | 27-32 | 15 | 18/19 | 33 | 34/43 | 1,6/2,0 | 0,05/1,2 | Х55*59 | 74 |
| JX-CW-40A | М40 | 1,1/4 дюйма / 1,1/2 дюйма | 30-35 | 15 | 19/21 | 41 | 43/50 | 1,6/2,0 | 0,05/1,2 | Х55*59 | 82 |
| JX-CW-40B | М40 | 1,1/4 дюйма / 1,1/2 дюйма | 35,1-40 | 15 | 19/21 | 41 | 43/50 | 1,6/2,0 | 0,05/1,2 | Х68*73 | 82 |
| JX-CW-50A | М50 | 1,1/2 дюйма / 2 дюйма | 38-45 | 15 | 21/24 | 51 | 50/62 | 1,8/2,5 | 0,05/1,2 | Х68*73 | 88 |
| JX-CW-50B | М50 | 1,1/2 дюйма / 2 дюйма | 43-50 | 15 | 21/24 | 51 | 50/62 | 1,8/2,5 | 0,05/1,2 | Х82*88 | 88 |
| JX-CW63A | М63 | 2" / 2" | 48-53 | 15 | 24/24 | 64 | 62/74 | 1,8/2,5 | 0,05/1,2 | Х82*88 | 100 |
| JX-CW63B | М63 | 2"/2,1/2" | 51-56 | 15 | 24/27 | 64 | 62/74 | 1,8/2,5 | 0,05/1,2 | Х82*88 | 100 |
| JX-CW63C | М63 | 2"/2,1/2" | 55-60 | 15 | 24/27 | 64 | 62/74 | 1,8/2,5 | 0,05/1,2 | Х98*106 | 100 |
| JX-CW75A | М75 | 2,1/2 дюйма / 2,1/2 дюйма | 56-62 | 20 | 27/27 | 76 | 74/90 | 1,8/2,5 | 0,05/1,2 | Х98*106 | 121 |
| JX-CW75B | М75 | 2,1/2 дюйма / 2,1/2 дюйма | 62.1-66 | 20 | 27/27 | 76 | 74/90 | 1,8/2,5 | 0,05/1,2 | Х98*106 | 121 |
| JX-CW75C | М75 | 2,1/2"/3" | 66,1-70 | 20 | 27/30 | 76 | 74/90 | 1,8/2,5 | 0,05/1,2 | Х98*106 | 121 |
| JX-CW75D | М75 | 2,1/2"/3" | 68-75 | 20 | 27/30 | 76 | 74/90 | 1,8/2,5 | 0,05/1,2 | Х98*106 | 121 |
| JX-CW90A | М90 | 3"/3,1/2" | 74-83 | 25 | 30/32 | 91 | 90/102 | 1,8/3,0 | 0,05/1,6 | Х110*120 | 133 |
| JX-CW90B | М90 | 3"/3,1/2" | 82-90 | 25 | 30/32 | 91 | 90/102 | 1,8/3,0 | 0,05/1,6 | Х110*120 | 133 |
Кабельная разводка EX с одинарной изоляцией серии JX7
Материал: Нержавеющая сталь304,316L,H62
Кабель: С упаковочным уплотнением
Класс защиты: IP66
Знак взрыва: Exd II
Функции:
Благодаря быстрой установке, безопасности, надежности и другим характеристикам хорошей защиты.
1. Изготовлен из меди или нержавеющей стали;
2. Кабель герметизирован прокладкой;
3. С надежной установкой, хорошей защитой и взрывозащищенной функцией;
4. Изолирующая прокладка подходит для зажима и фиксации армированного кабеля из стальной проволоки. Это сердечник кабеля и защита от газового уплотнения корпуса, наиболее соответствует стандарту IP66.
Функция: Подходит для зажима и фиксации различных типов бронированных кабелей.
Он широко используется для зажима нефтяных месторождений, нефтеперерабатывающей и химической промышленности, военных и других опасных мест, а также герметичного кабеля;
Это применимо к взрывоопасной газовой среде 1 зоны, 2 зоны;
Подходит для мест с горючей пылью 20 зона, 21 зона, 22 зона;
Подходит для взрывоопасной газовой среды ⅡA, ⅡB, ⅡC.

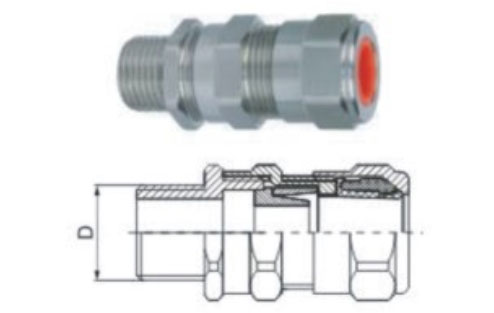

Рисование:
Профиль компании
YUEQING JIXIANG CONNECTOR CO., LTD является профессиональным производителем различных видов кабельных вводов и кабельных разъемов . JIXIANG объединяет исследования, производство и продажи. Основной продукцией являются металлические кабельные вводы и нейлоновые кабельные вводы . Мы твердо верим, что рынок является ключом к развитию предприятий. Таким образом, мы всегда считаем высокое качество нашим основным принципом. Сейчас мы развиваемся как предприятие, имеющее производственный цех площадью 4000 квадратных метров.
Наша продукция широко используется в электронике, машиностроении, приборостроении, электроприборах и других отраслях промышленности. Они также одобрены CE,IP68,ROHS,EX, ATEX,TUV и ISO9001. Кабельные вводы JIXIANG экспортируются в Юго-Восточную Азию и другие развитые страны и регионы благодаря своим превосходным технологиям и превосходному качеству. Тем временем наша продукция получила одобрение и высокую оценку отечественных и зарубежных клиентов.
