Производитель кабельных вводов CW

YUEQING JIXIANG CONNECTOR CO., LTD является профессиональным производителем различных видов кабельных вводов и кабельных разъемов . JIXIANG объединяет исследования, производство и продажи. Основной продукцией являются металлические кабельные вводы и нейлоновые кабельные вводы . Мы твердо верим, что рынок является ключом к развитию предприятий. Таким образом, мы всегда считаем высокое качество нашим основным принципом. Сейчас мы развиваемся как предприятие, имеющее производственный цех площадью 4000 квадратных метров.

Чтобы создать лучший имидж бренда, JIXAING добросовестно относится к бизнесу, поддерживает инновации посредством развития и полностью обеспечивает хороший сервис. Мы твердо верим, что наша компания будет представлена как бренд среди предприятий в нашей стране или даже в мире.

Тел: +86-577-61118056

Факс: +86-577-61118055

Мобильный: +86-18958708338

Электронная почта: jx@jxljq.com

Описание продукта

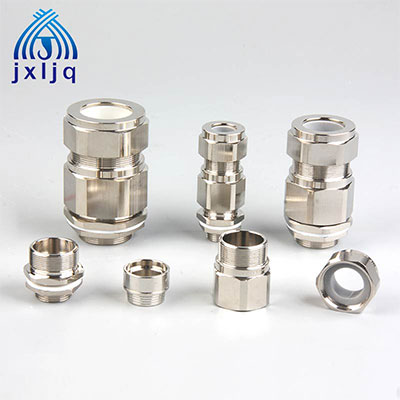

Кабельный ввод CW

Тип: CW (одинарный сальник)

Материал: латунь с никелированным покрытием или без него.

Стандарт: BS6121

Степень защиты: IP66 и IP67

Температура: -20°С-+80°С

Варианты резьбы: метрическая, NPT, BSP и PG.

Применение: Для использования внутри и снаружи помещений со всеми типами кабелей SWA.

Аксессуары: доступны соответствующие аксессуары, такие как кожухи из ПВХ, контргайки и метка заземления.

Функция: сальники типа CW обеспечивают уплотнение внешней оболочки и специальный армированный зажим для армированного кабеля. Броневой зажим обеспечивает электрическое соединение армированного кабеля и сальника.

Код	Входная тема		Диаметр кабеля	Длина резьбы L (мм)		Размер входного отверстия (мм)		Броня	Коса	Размеры шестигранника «H»	Длина «L» (мм)
	Метрика	ДНЯО		Метрика	ДНЯО	Метрика	ДНЯО
			Внешний А					Размер	Размер
JX-CW-16A	М16/М20	1/2 дюйма	43325	15	15	17/21	22	0,9/1,25	0,05/0,8	Х25*27	59
JX-CW-16B	М16/М20	1/2 дюйма	12-15,1	15	15	17/21	22	0,9/1,25	0,05/0,8	Х25*27	59
JX-CW-20A	М20	1/2"/3/4"	13-17,5	15	15/16	21	22/27	0,9/1,25	0,05/0,8	Н31*34	65
JX-CW-20B	М20	1/2"/3/4"	16-19,5	15	15/16	21	22/27	0,9/1,25	0,05/0,8	Н31*34	65
JX-CW-25A	М25	3/4"/1"	17.5-22	15	16/18	26	27/34	1,25/1,6	0,05/0,8	Н36*39	70
JX-CW-25B	М25	3/4"/1"	21-26	15	16/18	26	27/34	1,25/1,6	0,05/0,8	Н36*39	70
JX-CW-32A	М32	1"/1,1/4"	22-28	15	18/19	33	34/43	1,6/2,0	0,05/1,2	Х45*49	74
JX-CW-32B	М32	1"/1,1/4"	27-32	15	18/19	33	34/43	1,6/2,0	0,05/1,2	Х55*59	74
JX-CW-40A	М40	1,1/4 дюйма / 1,1/2 дюйма	30-35	15	19/21	41	43/50	1,6/2,0	0,05/1,2	Х55*59	82
JX-CW-40B	М40	1,1/4 дюйма / 1,1/2 дюйма	35,1-40	15	19/21	41	43/50	1,6/2,0	0,05/1,2	Х68*73	82
JX-CW-50A	М50	1,1/2 дюйма / 2 дюйма	38-45	15	21/24	51	50/62	1,8/2,5	0,05/1,2	Х68*73	88
JX-CW-50B	М50	1,1/2 дюйма / 2 дюйма	43-50	15	21/24	51	50/62	1,8/2,5	0,05/1,2	Х82*88	88
JX-CW63A	М63	2" / 2"	48-53	15	24/24	64	62/74	1,8/2,5	0,05/1,2	Х82*88	100
JX-CW63B	М63	2"/2,1/2"	51-56	15	24/27	64	62/74	1,8/2,5	0,05/1,2	Х82*88	100
JX-CW63C	М63	2"/2,1/2"	55-60	15	24/27	64	62/74	1,8/2,5	0,05/1,2	Х98*106	100
JX-CW75A	М75	2,1/2 дюйма / 2,1/2 дюйма	56-62	20	27/27	76	74/90	1,8/2,5	0,05/1,2	Х98*106	121
JX-CW75B	М75	2,1/2 дюйма / 2,1/2 дюйма	62.1-66	20	27/27	76	74/90	1,8/2,5	0,05/1,2	Х98*106	121
JX-CW75C	М75	2,1/2"/3"	66,1-70	20	27/30	76	74/90	1,8/2,5	0,05/1,2	Х98*106	121
JX-CW75D	М75	2,1/2"/3"	68-75	20	27/30	76	74/90	1,8/2,5	0,05/1,2	Х98*106	121
JX-CW90A	М90	3"/3,1/2"	74-83	25	30/32	91	90/102	1,8/3,0	0,05/1,6	Х110*120	133
JX-CW90B	М90	3"/3,1/2"	82-90	25	30/32	91	90/102	1,8/3,0	0,05/1,6	Х110*120	133
JX-CW100A	М100	3,1/2 дюйма / 4 дюйма	89-94	25	30	101	102/116	1,8/3,0	0,05/1,6	Х120*130	145

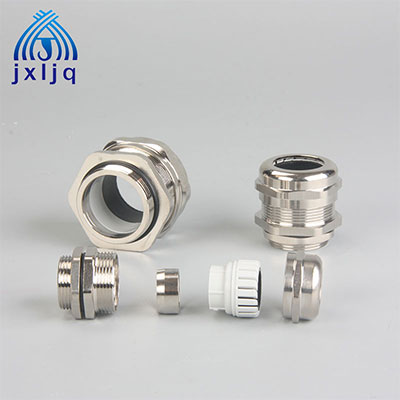

Кабельный ввод ЭМС — серия F

Материал:

Накидная гайка: латунь с никелированным покрытием.
Корпус сальника: никелированная латунь.
Застежка: Нейлон/Пластик
Уплотнительное кольцо и зажимная часть: NBR

(Не содержит галогенов, фосфора и кадмия.)

Сертификат: CE, IP68, ISO9001, Rohs

Класс защиты: IP68-10 БАР

Рабочая температура: от -40 до +100 градусов (кратковременно до 120 градусов)

Функции:

Захваты и уплотнения превосходной конструкции, уплотнительная гайка издают звук щелчка и снова открываются, надежно удерживают кабель и имеют более широкий диапазон кабелей. Устойчив к соленой воде, слабой кислоте, спирту, маслу, жиру и обычным растворителям. При вводе экранированного кабеля через этот кабельный ввод контактные чипы из латунного материала, прикрепленные к кабельному вводу, будут контактировать с металлической изолированной сетью в кабеле, тогда помехи электромагнитная волна будет подведена к заземляющему проводу, таким образом, источник помех электромагнитной волны будет удален.

Функция:

Металлический кабельный ввод представляет собой изделие, поддерживающее кабель, соединительный кабель может быть заблокирован, другой конец устройства может получить доступ к устройству через корпус коробки, а также может выбрать доступ к резьбе в соответствии с входом и выходом электрического оборудования с внутренней резьбой.

Код продукта	Нить AG	Диапазон кабеля (мм)	Высота (мм)	Длина резьбы GL (мм)	Размер ключа (мм)	Размер диагонали (мм)
JX-F.M20A-EMC	М20*1,5	6-12	6	23,5	22	24,5
JX-F.M20B-EMC		5-9	6	23,5	22	24,6
JX-F.M20C-EMC		10-14	6,5	24	24	26,6
JX-F.M20D-EMC		7-12	6,5	24	24	26,6
JX-F.M25A-EMC	М25*1,5	13-18	7	25,5	30	34
JX-F.M25B-EMC		9-16	7	25,5	30	34
JX-F.M32A-EMC	М32*1,5	18-25	8	32	40	44,5
JX-F.M32B-EMC		13-20	8	32	40	44,5
JX-F.M40A-EMC	М40*1,5	22-32	8	37	50	55
JX-F.M40B-EMC		20-26	8	37	50	55
JX-F.M50A-EMC	М50*1,5	32-38	9	28	57	62
JX-F.M50B-EMC		25-31	9	28	57	62
JX-F.M63A-EMC	М63*1,5	37-44	10	23	65	72
JX-F.M63B-EMC		29-35	10	38	65	72
