The metal cable waterproof joint is a supporting product of the cable. The joint can lock the cable, and the other end can be connected to the equipment box, or can be connected to the electric equipment with internal thread at the inlet and outlet according to the selected thread.
Резьба: Метрическая, PG,G(PF),резьба NPT;
Материалы: никелированная латунь для корпуса, нейлон PA для пластикового захвата, NBR для уплотнительной вставки и уплотнительного кольца.
Степень защиты: IP68-10 Бар;
Рабочая температура: от -40°C до 100°C в статическом состоянии или мгновенная термостойкость до 120°C;
Особенности: Захваты и уплотнения превосходной конструкции, уплотнительная гайка издают звук «щелчка» и снова открываются, надежно удерживают кабель и имеют более широкий диапазон кабелей. Устойчив к соленой воде, слабой кислоте, спирту, маслу, жиру и обычным растворителям.
Примечание: Возможна настройка.
Тип метрической резьбы

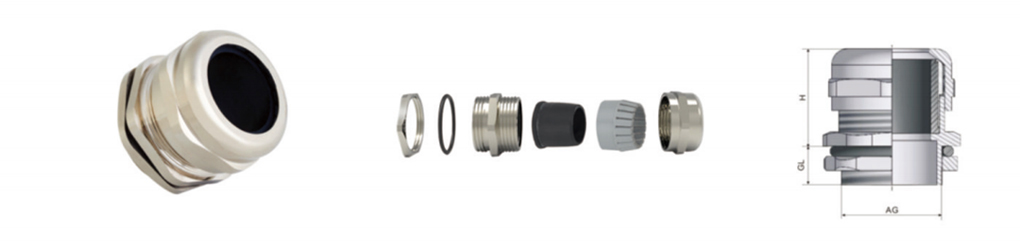

Код | Нить AG | Диапазон кабеля (мм) | Внешний диаметр резьбы (мм) | Диаметр монтажного отверстия (мм) | Длина резьбы ГЛ (мм) | Длина соединения H (мм) | Размер ключа (мм) |
JX-M6-NP | М6Х1 | 3,5-1 | 6 | 6-6,2 | 5 | 11 | 8 |
JX-M8-NP | М8Х1 | 5,5-2 | 8 | 8-8,2 | 5 | 16 | 12 |
JX-M10-NP | М10Х1 | 6,5-3 | 10 | 10-10,2 | 7 | 19 | 14 |
JX-M12-NP | М 12Х1,5 | 6,5-3 | 12 | 12-12,2 | 7 | 19 | 14 |
JX-M14-NP | М 14Х1,5 | 8-4 | 14 | 14-14,2 | 7 | 19 | 17 |
JX-M16-NP | М16Х1,5 | 8-4 | 16 | 16-16,2 | 8 | 20 | 18 |
JX-M18-NP | М18Х1,5 | 10-5 | 18 | 18-18,2 | 8 | 21 | 20 |
JX-M20-NP | М20Х1,5 | 12-6 | 20 | 20-20,2 | 8 | 22 | 22 |
JX-M22-NP | М 22Х1,5 | 14-10 | 22 | 22-22,2 | 8 | 23 | 24 |
JX-M24-NP | М24Х1,5 | 14-10 | 24 | 24-24,2 | 9 | 25 | 24/27 |
JX-M25A-NP | М 25Х1,5 | 14-10 | 25 | 25-25,2 | 9 | 25 | 24/27 |
JX-M25B-NP | М25Х1,5 | 16-8 | 25 | 25-25,2 | 9 | 27 | 27 |
JX-M25C-NP | М25Х1,5 | 18-13 | 25 | 25-25,2 | 9 | 27 | 30/27 |
JX-M27A-NP | М27Х1,5 | 18-13 | 27 | 27-27,2 | 9 | 27 | 30 |
JX-M27B-NP | М27Х2 | 18-13 | 27 | 27-27,2 | 9 | 27 | 30 |
JX-M28A-NP | М28Х1,5 | 18-13 | 28 | 28-28,2 | 9 | 27 | 30 |
JX-M28B-NP | М28Х2 | 18-13 | 28 | 28-28,2 | 9 | 27 | 30 |
JX-M30A-NP | М30Х1,5 | 18-13 | 30 | 30-30,2 | 9 | 29 | 30/32 |
JX-M30B-NP | М30Х2 | 18-13 | 30 | 30-30,2 | 9 | 29 | 30/32 |
JX-M32A-NP | М32Х1,5 | 22-15 | 32 | 32-32,2 | 10 | 29 | 35 |
JX-M32B-NP | М32Х1,5 | 20-16 | 32 | 32-32,2 | 10 | 29 | 35 |
JX-M32B-NP | М32Х1,5 | 20-16 | 32 | 32-32,2 | 10 | 29 | 35 |
JX-M32C-NP | М32Х2 | 22-15 | 32 | 32-32,2 | 10 | 29 | 35 |
JX-M33A-NP | М33Х1,5 | 22-15 | 33 | 33-33,2 | 10 | 29 | 35 |
JX-M33B-NP | М33Х2 | 22-15 | 33 | 33-33,2 | 10 | 29 | 35 |
JX-M36A-NP | М36Х1,5 | 25-18 | 36 | 36-36,2 | 10 | 31 | 40 |
JX-M36B-NP | М36Х2 | 25-18 | 36 | 36-36,2 | 10 | 31 | 40 |
JX-M37A-NP | М37Х1,5 | 25-18 | 37 | 37-37,2 | 10 | 31 | 40 |
JX-M37B-NP | М37Х2 | 25-18 | 37 | 37-37,2 | 10 | 31 | 40 |
JX-M40A-NP | М40Х1,5 | 25-18 | 40 | 40-40,2 | 11 | 31 | 40/45 |
JX-M40B-NP | М40Х2 | 25-18 | 40 | 40-40,2 | 11 | 31 | 40/45 |
JX-M40C-NP | М40Х1,5 | 30-22 | 40 | 40-40,2 | 11 | 35 | 45 |
JX-M40D-NP | М40Х2 | 30-22 | 40 | 40-40,2 | 11 | 35 | 45 |
JX-M42A-NP | М42Х1,5 | 30-22 | 42 | 42-42,2 | 11 | 35 | 45 |
JX-M42B-NP | М42Х2 | 30-22 | 42 | 42-42,2 | 11 | 35 | 45 |
JX-M47A-NP | М47Х1,5 | 33-25 | 47 | 47-47,2 | 11 | 37 | 50 |
JX-M47B-NP | М47Х2 | 33-25 | 47 | 47-47,2 | 11 | 37 | 50 |
JX-M48A-NP | М48Х1,5 | 33-25 | 48 | 48-48,2 | 11 | 37 | 50/52 |
JX-M48B-NP | М48Х2 | 33-25 | 48 | 48-48,2 | 11 | 37 | 50/52 |
Код | Нить AG | Диапазон кабеля (мм) | Внешний диаметр резьбы (мм) | Диаметр монтажного отверстия (мм) | Длина резьбы GL (мм) | Длина соединения H (мм) | Размер ключа (мм) |
JX-M50A-NP | М50Х1,5 | 38-32 | 50 | 50-50,2 | 12 | 37 | 57/55 |
JX-M50B-NP | М50Х2 | 38-32 | 50 | 50-50,2 | 12 | 37 | 57/55 |
JX-M54A-NP | М54Х1,5 | 38-32 | 54 | 54-54,2 | 12 | 38 | 57 |
JX-M54B-NP | М54Х2 | 38-32 | 54 | 54-54,2 | 12 | 38 | 57 |
JX-M56A-NP | М56Х1,5 | 38-32 | 56 | 56-56,2 | 12 | 38 | 57/59 |
JX-M56B-NP | М56Х2 | 38-32 | 56 | 56-56,2 | 12 | 38 | 57/59 |
JX-M60A-NP | М60Х1,5 | 44-37 | 60 | 60-60,2 | 13 | 38 | 64 |
JX-M60B-NP | М60Х2 | 44-37 | 60 | 60-60,2 | 13 | 38 | 64 |
JX-M63A-NP | М63Х1,5 | 44-37 | 63 | 63-63,2 | 13 | 38 | 64/68 |
JX-M63B-NP | М63Х2 | 44-37 | 63 | 63-63,2 | 13 | 38 | 64/68 |
JX-M64A-NP | М64Х1,5 | 44-37 | 64 | 64-64,2 | 13 | 38 | 64/68 |
JX-M64B-NP | М64Х2 | 44-37 | 64 | 64-64,2 | 13 | 38 | 64/68 |
JX-M72-NP | М72Х2 | 52-42 | 72 | 72-72,2 | 15 | 42 | 78 |
JX-M75-NP | М75Х2 | 55-45 | 75 | 75-75,2 | 15 | 42 | 78 |
JX-M80-NP | М80Х2 | 62-50 | 80 | 80-80,2 | 18 | 46 | 86/88 |
JX-M88-NP | М88Х2 | 70-60 | 88 | 88-88,2 | 18 | 46 | 98 |
JX-M100-NP | М100Х2 | 80-70 | 100 | 100-100,2 | 20 | 50 | нет |
JX-M110-NP | М110Х2 | 90-80 | 110 | 110-110,2 | 20 | 57 | 120 |
JX-M120-NP | М120Х2 | 102-90 | 120 | 120-120,2 | 20 | 57 | 135 |
JX-M125-NP | М125Х2 | 108-98 | 125 | 125-125,2 | 24 | 65 | 135 |
JX-M150-NP | М150Х2 | 125-110 | 150 | 150-150,5 | 25 | 70 | 160 |
Малая резьба, серия с большим диапазоном
Код | Нить AG | Диапазон кабеля (мм) | Внешний диаметр резьбы (мм) | Диаметр монтажного отверстия (мм) | Длина резьбы GL (мм) | Длина соединения H (мм) | Размер ключа (мм) |
JX-M12-NP | М12Х1,5 | 8-4 | 12 | 12-12,2 | 7 | 19 | 17 |
JX-M14-NP | М14Х1,5 | 10-5 | 14 | 14-14,2 | 8 | 21 | 20 |
JX-M16-NP | М16Х1,5 | 10-5 | 16 | 16-16,2 | 8 | 21 | 20 |
JX-M20-NP | М20Х1,5 | 14-10 | 20 | 20-20,2 | 8 | 23 | 24 |
JX-M20-NP | М20Х1,5 | 16-9 | 20 | 20-20,2 | 9 | 27 | 27 |
JX-M25-NP | М25Х1,5 | 22-15 | 25 | 25-25,2 | 9 | 29 | 35 |
JX-M32-NP | М32Х1,5 | 25-18 | 32 | 32-32,2 | 10 | 31 | 40/35 |
JX-M40-NP | М40Х1,5 | 33-25 | 40 | 40-40,2 | 10 | 36 | 50/45 |
JX-M50-NP | М50Х1,5 | 44-37 | 50 | 50-50,2 | 12 | 37 | 64/55 |
JX-M63-NP | М63Х1,5 | 52-42 | 63 | 63-63,2 | 13 | 41 | 78/68 |
JX-M72-NP | М72Х1,5 | 62-50 | 72 | 72-72,2 | 15 | 45 | 86/78 |
JX-M80-NP | М80Х1,5 | 70-60 | 80 | 80-80,2 | 18 | 46 | 98/86 |
JX-M88-NP | М88Х1,5 | 80-70 | 88 | 88-88,2 | 18 | 46 | 110/98 |
Тип резьбы PG
Код | Нить AG | Диапазон кабеля (мм) | Внешний диаметр резьбы (мм) | Диаметр монтажного отверстия (мм) | Длина резьбы GL (мм) | Длина соединения H (мм) | Размер ключа (мм) |
JX-PG7-NP | PG7 | 6,5-3 | 12,5 | 12,5-12,7 | 7 | 19 | 14 |
JX-PG9-NP | PG9 | 8-4 | 15.2 | 15,2-15,4 | 8 | 20 | 18 |
JX-PG11-NP | PG11 | 10-5 | 18,6 | 18,6-18,8 | 8 | 21 | 20/21 |
JX-PG13.5-NP | PG13.5 | 12-6 | 20,4 | 20,4-20,6 | 8 | 22 | 22 |
JX-PG16-NP | PG 16 | 14-10 | 22,5 | 22,5-22,7 | 9 | 23 | 24 |
JX-PG19A-NP | PG19 | 14-10 | 25 | 25-25,2 | 9 | 25 | 24/27 |
JX-PG19B-NP | PG 19 | 16-8 | 25 | 25-25,2 | 9 | 25 | 27 |
JX-PG21A-NP | PG21 | 18-13 | 28,3 | 28,3-28,5 | 9 | 27 | 30/32 |
JX-PG21B-NP | PG21 | 16-9 | 28,3 | 28,3-28,5 | 9 | 27 | 30/32 |
JX-PG25-NP | PG25 | 22-15 | 32 | 32-32,2 | 10 | 29 | 35 |
JX-PG29-NP | PG29 | 22-18 | 37 | 37-37,2 | 11 | 31 | 40 |
JX-PG36-NP | PG36 | 33-25 | 47 | 47-47,2 | 12 | 37 | 50 |
JX-PG42-NP | PG42 | 38-32 | 54 | 54-54,2 | 13 | 38 | 57 |
JX-PG48-NP | PG48 | 44-37 | 59,3 | 59,3-59,5 | 14 | 38 | 64 |
JX-PG63-NP | PG63 | 52-42 | 72 | 72-72,2 | 15 | 42 | 78 |
G, тип резьбы NPT
Код | Нить AG | Диапазон кабеля (мм) | Внешний диаметр резьбы (мм) | Номер темы. На дюйм | Длина резьбы GL (мм) | Длина соединения H (мм) | Размер ключа (мм) |
JX-G1/4-NP | Гл/4 | 6,5-3 | 13.1 | 19 | 7 | 19 | 14 |
JX-G3/8-NP | G3/8 | 8-4 | 16,6 | 19 | 8 | 19 | 18 |
JX-G1/2-NP | Гл/2 | 12-6 | 20,9 | 14 | 8 | 22 | 22 |
JX-G3/4-NP | G3/4 | 18-13 | 26,4 | 14 | 9 | 25 | 30 |
JX-G1-NP | Г1 | 25-18 | 33,2 | 11 | 11 | 29 | 40 |
JX-G1-1/4-NP | Г1-1/4 | 33-25 | 41,9 | 11 | 13 | 35 | 50 |
JX-G1-1/2-NP | Г1-1/2 | 38-32 | 47,8 | 11 | 14 | 37 | 57 |
JX-G2-NP | G2 | 44-37 | 59,6 | 11 | 14 | 38 | 64 |
JX-G2-1/2-NP | Г2-1/2 | 52-42 | 75,1 | 11 | 15 | 38 | 78 |
JX-G3-NP | G3 | 70-65 | 87,8 | 11 | 15 | 48 | 98 |
JX-NPT1/4-NP | НПТл/4 | 6,5-3 | 13,6 | 18 | 7 | 19 | 14 |
JX-NPT3/8-NP | НПТ3/8 | 8-4 | 17 | 18 | 8 | 19 | 18 |
JX-NPT1/2-NP | НПТ1/2 | 12-6 | 21.2 | 14 | 8 | 22 | 22 |
JX-NPT3/4-NP | НПТ3/4 | 18-13 | 26,5 | 14 | 9 | 25 | 30 |
JX-NPT1-NP | НПТ1 | 25-18 | 33,2 | 11,5 | 11 | 29 | 40 |
JX-NPT1-1/4-NP | НПТл-1/4 | 33-25 | 41,9 | 11,5 | 13 | 35 | 50 |
JX-NPT1-1/2-NP | НПТ1-1/2 | 38-32 | 48 | 11,5 | 14 | 37 | 57 |
JX-NPT2-NP | НПТ2 | 44-37 | 60 | 11,5 | 14 | 38 | 64 |
JX-NPT2-1/2-NP | НПТ2-1/2 | 52-42 | 72,6 | 8 | 15 | 38 | 78 |
JX-NPT3-NP | НПТ3 | 70-65 | 88,6 | 8 | 15 | 45 | 98 |
